| Nguồn gốc: | Nguồn gốc từ Trung Quốc |
|---|---|
| Hàng hiệu: | CHEN LIFT |
| Chứng nhận: | CE ISO9001:2008 IPAF member |
| Số mô hình: | MK750（SJY 0,5-7,5） |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | Đóng gói trong pallet/vỏ gỗ |
| Thời gian giao hàng: | 30 ngày sau khi nhận tiền gửi |
| Khả năng cung cấp: | 100 bộ/tháng |
| Vật liệu: | Thép mangan cường độ cao | Màu sắc: | Có thể tùy chỉnh |
|---|---|---|---|
| xếp gọn cao: | 1,54m | Chiều cao tối đa: | 7,5m |
| Nền tảng: | 1,8 * 1M | Cân nặng: | 1100kg |
| Khả năng tải: | 500kg | Đo lường: | 1,85m*1,24m*1,50m |
| Làm nổi bật: | Xe nâng cắt kéo ô tô,nền tảng làm việc trên không di động |
||

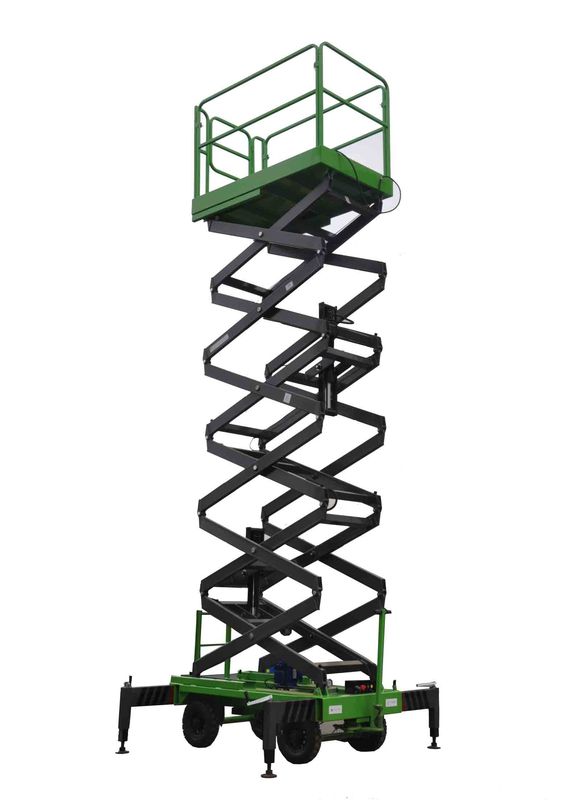

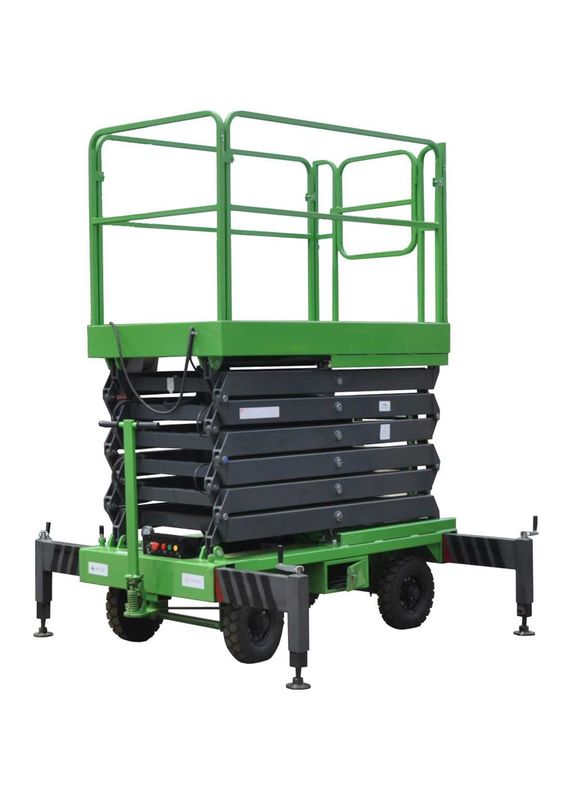

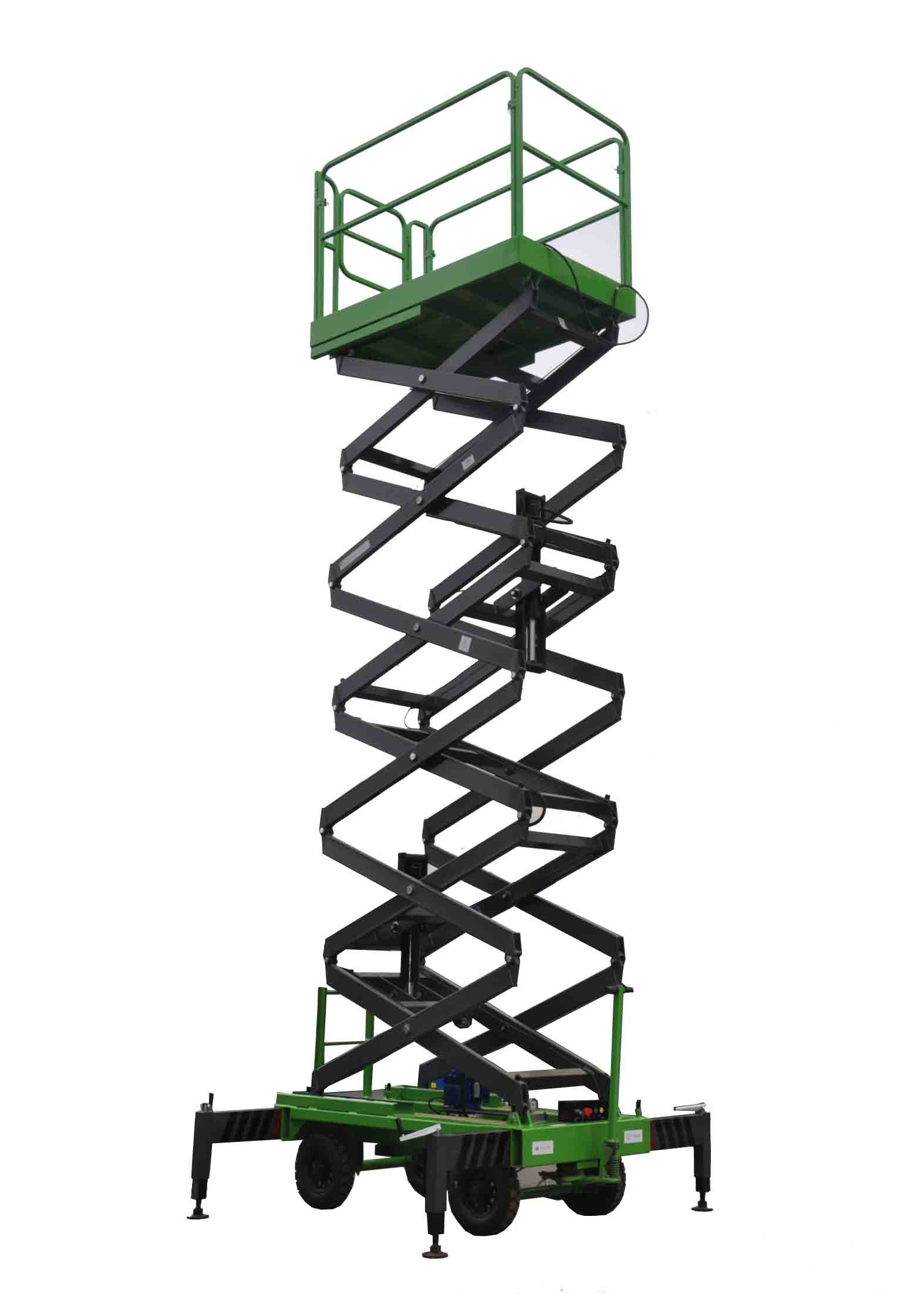

Xe nâng cắt kéo di động 7.5m với Bàn nâng chống trượt 1.8 * 1m, tải trọng 450kg
Chi tiết thiết kế

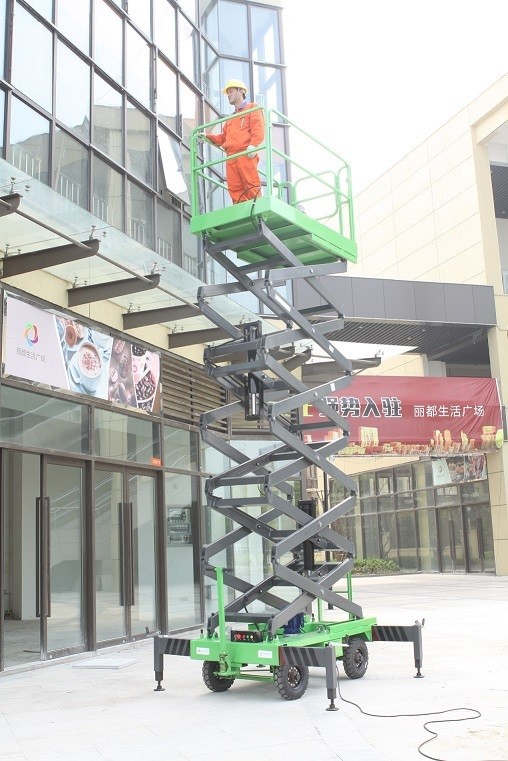

Mô tả: SJY 0.45-7.5 xe nâng cắt kéo là một phương pháp an toàn và hiệu quả cho các ứng dụng vật liệu vô tận để nâng các vật liệu nặng trong khoảng cách ngắn. Thiết kế nhỏ gọn giúp nó lý tưởng cho các hoạt động trong các lối đi hẹp. Nó có thể rất thuận tiện để vận hành cho việc xây dựng và lắp đặt trên cao
Nó bao gồm:
- Phần thang máy,
- Cánh tay kính thiên văn và kích nâng,
- Khung gầm cơ bản với bánh xe dẫn hướng, bánh xe di chuyển và bộ ổn định,
- Bộ bơm động cơ.
Thông số:
|
Chiều cao tối đa |
7.5m |
|
Chiều cao tối thiểu |
1.54m |
|
Tải trọng định mức |
450KG |
|
Kích thước bàn nâng |
1.8 x 1m |
|
Công suất nâng |
2.2KW |
|
Thời gian nâng |
60s |
|
Xy lanh |
Ø100*2 |
| Ắc quy | 120AH*2 |
|
Lốp |
Lốp bơm 400-8 |
|
Tổng trọng lượng |
1100kg |
| Kích thước | 2.00m*1.20m*1.54m |
Biện pháp phòng ngừa an toàn:
1) Van khóa chống cháy nổ để tránh rơi đột ngột nếu có trường hợp khẩn cấp.
2) Thanh chắn an toàn để đảm bảo an toàn cho người trên bàn nâng.
3) Điện áp bàn thao tác là 24 V, an toàn cho cơ thể con người
4) Thiết bị bảo vệ rò rỉ điện được trang bị, tất cả các linh kiện điện đều được chứng nhận CE.
5) Hệ thống công tắc giới hạn giúp bàn nâng dừng ở vị trí chính xác.
6) Tất cả các bàn nâng cắt kéo thủy lực đều vượt qua bài kiểm tra tải 1.2 lần trước khi xuất xưởng

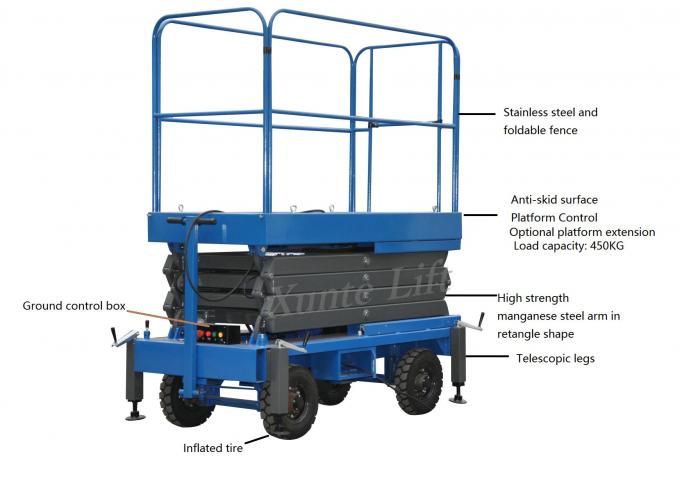

Chi tiết chính:
Bàn nâng
Với bề mặt bàn nâng chống trượt và hàng rào có thể tháo rời. Bàn nâng mở rộng cũng là tùy chọn
Giá đỡ cánh tay
Nó được làm bằng thép mangan không gỉ cường độ cao. Chiều rộng của cấu hình này đã tăng cường độ ổn định của máy rất nhiều và giảm quỹ đạo của máy.
Chống cháy nổ của thiết bị cho ống dầu
Tất cả các xi lanh đều có thiết bị này, nó được sử dụng để bảo vệ máy khỏi sự cố của ống. Điều này có thể đảm bảo việc sử dụng an toàn của máy.
Chân chống
Những chân chống này có thể được cố định ở bất kỳ vị trí nào trong vòng 90 để phù hợp với các tình huống làm việc khác nhau. Và chiều dài của chân chống có liên quan đến chiều cao nâng.
Nghiêm cấm nâng máy khi bốn chân chống không được mở hoàn toàn và cố định chắc chắn trên mặt đất.
Bàn nâng mở rộng
Máy có thể tạo ra bàn nâng mở rộng ở phía chiều rộng. Khả năng tải là 50 kg, chiều dài của bàn nâng mở rộng phụ thuộc vào chiều cao nâng và kích thước bàn nâng của máy
Điều khiển bàn nâng
Có nút dừng khẩn cấp, nút lên và nút xuống cho phép người vận hành vận hành máy đúng cách trên bàn nâng
Vòng bi
Vòng bi này có khả năng chống gỉ. Và nó có thời gian phục vụ lâu dài. Chúng ta cũng có thể thấy rằng có một chốt trong đó. Đặt nó bên ngoài có thể cải thiện độ ổn định của máy trong khi nâng so với đặt nó bên trong.
Kết nối đầu cánh tay cắt kéo
Tất cả các đầu cánh tay cắt kéo được kết nối thông qua một thanh vòng bi dài, giúp tăng cường rất nhiều độ ổn định của máy khi nâng
Hạ cánh phụ
Thiết bị hạ cánh phụ có thể cho phép máy hạ xuống khi tắt nguồn.
Thước đo mức
Nó được sử dụng để chỉ ra tình hình nằm ngang của máy. Chỉ khi bong bóng ở giữa vòng tròn, máy mới có thể được nâng lên.
Còi
Nó sẽ báo động khi máy đang nâng và hạ xuống
Thang vào
Thang được làm bằng thép cường độ cao với thanh rộng, an toàn và thoải mái
Hộp điều khiển mặt đất
Người vận hành có thể xem máy có nguồn điện hay không từ đèn báo nguồn. Màn hình hiển thị nguồn sẽ cho bạn biết lượng điện còn lại của pin. Ngoài ra còn có nút dừng khẩn cấp, nút lên và nút xuống giống như hộp điều khiển bàn nâng
Ngăn kéo mở bên
Ngăn kéo bên trái được sử dụng để đặt pin và bộ sạc pin. Ngăn kéo bên phải được sử dụng để đặt bộ nguồn thủy lực. Thiết kế này có thể chống bụi và bảo vệ chúng khỏi mưa và nó rất thuận tiện cho việc bảo trì.
Cấu hình:
Cấu hình tùy chọn:
